NAMA KOMPONEN MESIN MOBIL DAN GAMBARNYA BESERTA PENJELASANNYA

Komponen Mesin merupakan bagian-bagian utama dari mesin khususnya yang dibahas disini adalah mesin bensin/premium. Dimana komponen utama ini merupakan suatu bentuk rangkaian mesin yang difungsikan sebagai pembuat tenaga.Adapun yang utama dengan berurutan adalah sebagai berikut :1. Blok Silinder, merupakan bentuk dasar dari mesin dan pada blok silinder ini  terdapat beberapa buah silinder mesin, pada tiap silinder terdapat sebuah torak/piston yang dipasangkan pada salah satu ujung batang piston, sedangkan ujung piston yang lain berhubungan langsung dengan poros engkol/crank shaft, maka dengan demikian gerak naik turunnya piston dapat menggerakan poros engkol. Sedangkan dibagian atas kepala silinder pada bagian dalamnya berbentuk sebuah ruang bakar dan dilengkapi dengan katup-katup hisap dan buang.Blok silinder biasanya terbuat dari besi tuang/cor tetapi ada pula yang terbuat dari paduan almunium dengan tujuan untuk mengurangi berat serta menambah panas radiasi. Beberapa silinder disusun pada blok silinder, bagian atasnya ditutup dengan kepala silinder sedangkan bagian bawah blok silinder membentuk ruang engkol untuk penempatan dan pemasangan kelengkapan, seperti dinamo starter (untuk start awal gerak poros engkol, alternator, pompa bensin serta distributor.2. Silinder, merupakan bagian yang memindahkan tenaga panas ke tenaga mekanik dan untuk tujuan ini piston bergerak naik memadatkan gas. Untuk memperoleh tenaga maksimum ataupun optimum diusahakan tidak terdapat kebocoran-kebocoran pada gas-gas yang dibakar diantara piston dan silinder. Gesekan dan keausan diusahakan seminim mungkin yang diakibatkan oleh gerakan-gerakan meluncur dari piston. Untuk memperkecil hal ini, dinding silinder diperkeras dengan besi tuang/cor, atau dengan diberikan khrom pada dinding-dinding silinder untuk membatasi keausan tadi. Jika dinding silinder telah aus .. maka perbaikan yang dilakukan adalah dengan mengebor kembali dinding silinder dengan bore tune, sehingga silinder ruang menjadi lebih besar maka membutuhkan piston/torak juga lebih besar karena bertambahnya diameter ukuran silinder (berhubungan dengan kecepatan pada saat dragrace, dimana ruang silinder dan piston semakin besar dibutuhkan suplay bahan bakar lebih besar sehingga digunakan karburator minimal 2 barrel atau 4 barrel) Untuk menghindari semakin tipisnya dinding dalam dan dinding luar silinder (ketebalan silinder) maka sebaiknya dinding dalam diberikan pelapis khrom sehingga permanen karena meminimalisasi keausan .. dan piston bisa dipertahankan tidak memerlukan penggantian piston yang lebih besar.3. Bak engkol (karter), terletak dibawah blok silinder digunakan sebagai penampung oli mesin yang terbuat dari baja press. Pada karter ini juga dilengkapi ventilasi untuk menghubungkan ruang dalam dengan udara luar. Karter dibaut dibawah bak engkol dan diantaranya diberikan gasket (pelapis karet) untuk menghindari kebocoran pada sambungan tersebut sehingga oli mesin tidak bocor merembes keluar.
4. Kepala Silinder, dibaut dengan blok silinder dibagian atas dan diantaranya juga diberikan gasket, terdapat lubang-lubang untuk pemasangan busi dan mekanik katup yang dilengkapi pada mesin. Kepala silinder pada umunya dibuat dari besi tuang campuran almunium untuk membatasi pemuaian. Juga dilengkapi mantel pendingin yang berhubungan denga blok silinder untuk memberikan pendinginan pada katup-katup dan busi-busi.

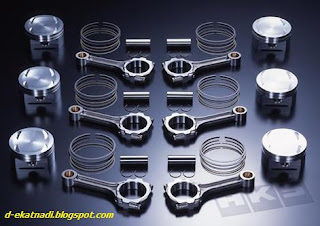

5. Torak/piston, komponen ini wajib mempunyai sifat tahan terhadap tekanan dan suhu tinggi dan dapat bekerja dengan kecepatan tinggi. Kepala piston umumnya mempunyai permukaan yang datar tetapi ada pula yang cembung atau cekung. Pada bagian atas torak terdapat 2-3 celah untuk pemasangan pegas-pegas piston. Bahan dasar piston adalah campuran besi tuang dan aluminium karena ringan dan mempunyai penghantar panas yang baik. Paduan yang tidak seimbang akan berakibat buruk dimana pada suhu yang sangat tinggi akan membuat piston memuai dan berubah bentuk. Oleh sebab itu dijumpai diameter bagian atas torak agak lebih kecil dari bagian bawahnya, dimanadalam keadaan suhu tinggi maka bagian atas dan bawah akan menjadi sama besar.- Antara piston dan dinding harus diberikan kerenggangan tertentu karena adanya pemuaian pada waktu mesin bekerja yang mana disebut renggang piston/torak. Bila terlalu besar maka akan terjadi kebocoran gas yang keluar dan minyak oli mesin akan masuk ke ruang piston dan silinder, sehingga suara piston berisik. Bisa dilihat/dibuktikan jika asap kenalpot (gas buang) terdapat asap putih ... berarti kemungkinan oli mesin ikut terbakar karena terlalu besar keranggangan ini. Bila terlalu kecil akan menimbulkan gesekan yang akan lebih besar sehingga pelumasan tidak sempurna.- Pena piston, berguna untuk menghubungkan piston dengan ujung batang piston, berbentuk pipa untuk mengurangi berat dan pada kedua sisinya disangga oleh bos-bos yang terdapat pada piston.- Pegas piston, berguna untuk perapat dan menjaga agar gas-gas tidak keluar selama langkah kompresi dan langkah kerja dalam ruang bakar. Dan juga untuk mengikis oli pelumas dari dinding silinder, mencegah oli masuk ke ruang bakar. Umumnya terbuat dari besi cor khusus dan diberi potongan untuk memudahkan pemasangan ke dalam alur pegas yang terdapat pada piston. Diameternya sedikit lebih besar dari diameter piston, dan setelah terpasang maka kekenyalan pegas piston ini menekan dinding silinder.6. Batang piston, adalah komponen/part yang menghubungkan piston dengan poros engkol/crankshaft dibuat dengan bentuk "I" , terbuat dari baja spesial.7. Poros engkol/crankshaft, mempunyai tugas penting yaitu mengubah gerakan lurus piston yang berada dalam silinder pada gerak kerja menjadi gerak putar dengan melalui batang-batang piston serta menjaga pergerakan piston dalam lengkah-langkah selanjutnya. Poros engkol terdiri dari pusat putaran dimana pada pena engkol dipasangkan batang piston. Bagian ujung depan poros engkol dibuat sedemikian rupa sehingga memungkinkan pemasangan gigi pengatur (timing gear) yang berfungsi untuk menggerakan sumbu nok dan puli untuk menggerakan pompa air/alternator (waterpump). Sedangkan bagian ujung belakang dipasangkan dengan flens untuk pemasangan roda penerus (roda gila).8. Roda penerus/flywheel, merupakan piringan yang terbuat dari besi tuang dan dibaut pada ujung belakang poros engkol. Dimana poros engkol hanya mendapatkan tenaga putaran dari langkah kerja saja, agar supaya dapat bekerja pada langkah yang lainnya maka poros engkol harus dapat menyimpan day putaran yang diperolehnya. Bagian yang menyimpan tenaga putaran ini adalah roda penerus yang juga dilengkapi dengan gigi ring yang dipasangkan di bagian luar untuk perkatian dengan starter pinion.

Kendaraan bermotor saat ini memang sudah sangat lekat dengan kehidupan kita, tanpanya, mobilitas dan aktivitas kita tidak akan berjalan lancar. Oleh karenanya kita sangat perlu untuk memahami kendaraan kita agar mereka selalu dalam kondisi siap ketika akan kita pergunakan. Dan mari bersama kita belajar cara kerja mesin kendaraan bermotor supaya kita tau gimana sih cara kerjanipun, kepriwe kepriben supaya mesin awet dan kepiye melakukan tindakan perbaikan. Mari kita belajar bersama dan saling melengkapi dan membenarkan jika ada yang kurang tepat.
Gambar 1. Penampang mesin tegak 4 tak SOHC
Buat ngatur buka tutupnya saluran hisap (C). Pelatuk bwt menekan katup supaya membuka dan pernya supaya katup kembali ke posisi awal.
Ini saluran untuk memasukkan campuran udara dan bahan bakar. Waktunya diatur oleh klep masukan pada butir A. (KAYA UUD AJA)
Asalkan Anda tau, mesin itu suangat puwanas karena di dalamnya memang dilakukan pembakaran BBM untuk menghasilkan daya, semakin panas, efisiensi mesin akan turun dan membuat komponen mesin melar, jadi nggak presisi dan nek overheat jg bs merusak mesin. So wajib dikasih pendingin dah tuh mesin.
Jadi klo kita nuang oli dari lubang masukan oli mesin, ditampungnya di sini.
Genangannya tergantung seberapa banyak kita nuang oli ke mesin bisa 800mL , 1L, 4L dLL
Ini buat ngatur timming si klep masuk(A) dan klep buang(J), kapan mereka harus membuka atau menutub. Pada mesin ada dua macem camshaft, yaitu:

Buat ngatur buka tutupnya saluran buang (L). Pelatuk bwt menekan katup supaya membuka dan pernya supaya katup kembali ke posisi awal.
Ini saluran untuk “NGELUARIN” (knapa harus tanda kutip?):p hasil pembakaran campuran udara dan bahan bakar tadi. Waktunya diatur oleh klep keluaran pada butir J. (KAYA UUD LAGI)
Fungsinya untuk…
Fungsinya untuk…
Nek turun membuat silinder vakum, jadi campuran udara dan BBM masuk ke silinder lewat saluran hisap (tentu disertai pembukaan klep masuk dan si klep buang ditutup. Ini disebut langkah hisap.
Buat meneruskan gerakan linier dari piston (naik turun) supaya bisa jadi gerakan memutar dicrankshaft (P).
Ini ada animasi lagi, crankshaft berwarna merah, silinder biru, piston abu2, dan flywheel item.

Gambar 2. 3D mesin mobil 4 tak, 4 silinder, DOHC

Mesin kendaraan bermotor secara garis besar dapat diklasifikasikan menjadi dua macam (memang sekarang ada mesin pake motor listrik tapi belum akan dibahas disini). Yaitu mesin 4 tak atau disebut 4 langkah atau 4 stroke dan mesin 2 tak atau mesin 2 langkah atau mesin 2 stroke. Yang akan dibahas disini cuman mesin2 berbahan bakar minyak alias BBM mohon maklum. Nah sebelum belajar cara kerjanya, alangkah baiknya kalo mengenal dulu bagian2 mesin (alon2 waton kelakon). Kiye tiliki bae gambare:

Itu gambar berdasarkan istilah orang2 bule, nek diterjemahin ke bahasa Indonesa, lain lagi, tar di masing2 daerah bisa lain lagi namanya. Ini istilah umum di Indonesia aja, sekalian fungsinya:

A. Katup atau klep masuk/hisap. Itu ada per dan pelatuknya (rocker arm).

B. Penutup klep ya bisa juga disebut engine cover atau penutup mesin biar rapi lah.

C. Saluran hisap.

D. Blok silinder ya blok silinder.

E. Pendingin silinder, bisa cairan (radiator) atau kisi2 (sirip2).

F. Blok mesin ya blok mesin.

G. Wadah oli.

H. Genangan oli.

I. As/poros kam atau noken as kata orang2 bengkel.

SOHC (single overhead camshaft) jadi camshaft cuman atu aja di dalem mesin dan tongolannya (dalam 1 silinder, rocker arm yang terpasang di camshaft ada dua, buat melatuk klep masuk dan buang) SOHC kaya terlihat di gambar 1.

DOHC (dual apa dobel,lupa overhead camshaft) nah ini berarti ada dua batang camshaft di dalem mesin (masing2 camshaft cuman mengurusi 1 klep aja, klep masuk atau buang, jadi tongolan (dalam 1 silinder , rocker arm nya tetep dua, tapi satu nempel di camshaft yang ngurusin klep masuk, satu lagi nempel di camshaft yang ngurusin klep buang). Contoh mesin DOHC di gambar no 2 di bawah ntar.

Ni ada animasi camshaft yang sedang berputar menggerakkan rocker arm dan rocker arm tersebut memicu katup in dan out supaya membuka dan menutup.

J. Katup atau klep buang atau keluar. Itu ada per dan pelatuknya (rocker arm) juga.

K. Busi, buat memercikkan atau menghasilkan api supaya campuran udara dan BBM terbakar, meledak dan mendorong piston untuk melakukan langkah usaha.

L. Saluran buang.

M. Piston atau orang nyebut seher, seker torak semua sama, padha bae sami mawon.

mmmmm…

aduhhh…

apa yaa…

keringat dingin…

dag,,

dig,,

dug,,

DHUWAR!!!

YaK benul!

Fungsinya ya untuk membuat gerakan naik turun (hush jgn ngeres!).

Trus piston naik lagi menekan campuran udara dan BBM tadi, tekanannya jadi sangat tinggi dan sangat mudah terbakar… Ini disebut langkah kompresi, kedua klep kondisinya menutup kedua saluran.

Trus saatnya pembakaran, kedua klep kondisinya masih menutup kedua saluran. Dan sekarang saatnya busi meletikkan api dan… dhuwar… piston tertekan ke bawah lagi sekaligus melakukan usaha, makanya ini disebut langkah usaha.

Trus gerakan terakhir piston naik lagi, sisa2 pembakaran didorong keluar melalui saluran buang, otomatis klep buang terbuka dan klep masuk ditutup. Ini disebut langkah buang.

La trus silinder tu sbnrnya apaan? Silinder ya ruangan jalur naik turunnya piston. Ruangan vakum di atas piston, (ketika piston sedang turun) sering disebut ruang bakar. Ruang bakar juga merupakan bagian dari silinder.

N. Stang seher begitu orang bengkel sering bilang. Ini gunanya untuk,,,aduhh,,, :p

O. Titik pertemuan antara stang seher dengan crankpin bagian dari crankshaft atau kruk as.

P. Kruk as ini buat nerusin gerakan dari piston, kruk as itu panjang. Disepanjang kruk as terpasangcrankpin (hubungan dg stang seher) dan ada juga flywheel atau roda gila, dia berfungsi mengisi daya ketika piston sedang enggak melakukan langkah usaha. Berarti yang mengisi daya ketika langkah hisap,buang maupun kompresi adalah si flywheel ini.

Ini ada gambar lagi, 3 dimensi bro…tu disitu keliatan camshaftnya dua karena ini mesin DOHC

Ni lo gerakan mesin 4 tak…
